Projekteinblick: Nahtlose Modernisierung einer Schaltanlage

Der Zustand der bisherigen Niederspannungshauptverteilung, die aus den 1970er Jahren stammte, genügte den heutigen (sicherheits-) technischen Anforderungen nicht mehr. Ziel war es, diese Altanlage durch eine moderne, leistungsfähige und zukunftssichere Lösung zu ersetzen, ohne die laufende Produktion zu beeinträchtigen.

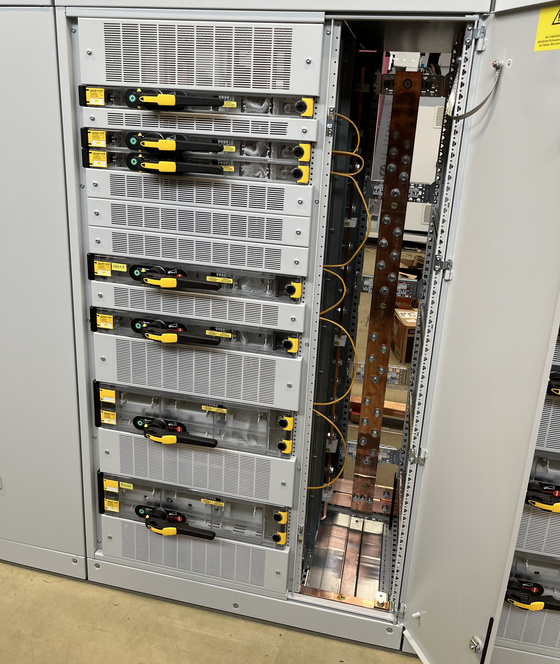

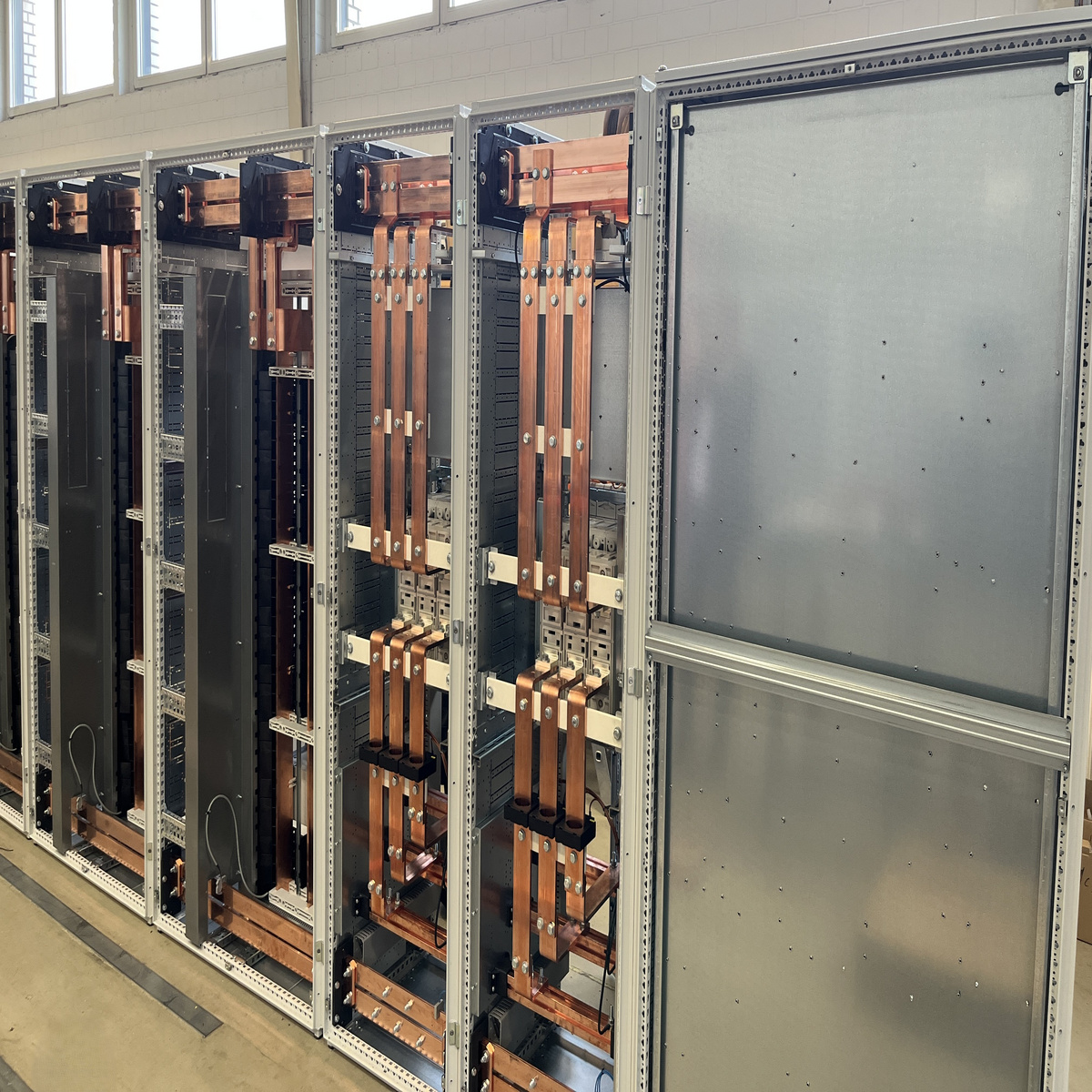

Die neue Schaltanlage besteht aus einem 8-feldrigen Schaltschrank, ausgestattet mit offenen Leistungsschaltern bis 1000 A sowie Lastschaltleisten von Größe 00 bis Größe 3. Der Bemessungsstrom der gesamten Schaltgerätekombination beträgt 2250 A. Eine Besonderheit stellt die integrierte Messtechnik dar: Die Energiemesstechnik ist direkt in die Lastschaltleisten eingebaut und über ein Systembuskonzept mit RJ45-Steckverbindungen verdrahtet. Diese innovative Lösung ermöglicht eine zentrale Erfassung und Auswertung der Energieflüsse innerhalb der Anlage.

Der zentrale Wunsch des Kunden bestand darin, die Produktionsanlagen schrittweise auf die neue Anlage umzustellen, ohne den laufenden Betrieb zu unterbrechen. Daher wurde die Niederspannungshauptverteilung auf einem neu errichteten Doppelboden installiert, was eine parallele Installation zur alten Anlage ermöglichte und die Umschaltarbeiten im laufenden Betrieb sicherstellte.

Mit der geplanten Umstellung der Kabel bis Ende 2025 und der finalen Demontage der alten Anlage wird das Projekt erfolgreich abgeschlossen und die Energieversorgung der gesamten Produktionsstätte zukunftssicher gestaltet.
